除塵骨架圓形的標準外形圖橫截面
作者:東捷除塵 點擊:次
除塵骨架外形為圓形的其生產和銷售都廣泛，除塵骨架我們?yōu)槟峁┝艘粋€剖面圖，從除塵骨架的橫截面來對除塵骨架的不同形式作出一個了解。圓形除塵骨架分為圓形圈梁的除塵
除塵骨架外形為圓形的其生產和銷售都廣泛，除塵骨架我們?yōu)槟峁┝艘粋€剖面圖，從除塵骨架的橫截面來對除塵骨架的不同形式作出一個了解。圓形除塵骨架分為圓形圈梁的除塵骨架和星型圈梁的除塵骨架。除塵骨架的不同我們從兩種除塵骨架的截面就可以看出來。圓形除塵骨架截面為一個圓形的筒狀結構，豎筋平均分布于圈梁的四周。內角星除塵骨架的豎筋焊接在星型圈梁的外圈三角頂點處，除塵骨架豎筋分布均勻。外徑相同的圓形除塵骨架和內角星除塵骨架，可以看出內角星除塵骨架的用料和制作都要比普通的除塵骨架要復雜。

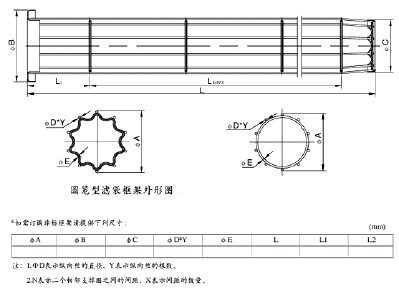

圓形除塵骨架和內角星除塵骨架的不同如圖：
